5G手机呼叫过程中因核心网和基站之间流程冲突导致呼叫中断
某小米5G手机135xxxxxxxx呼叫某华为手机135xxxxxxxx（4G VoLTE，开通视频彩铃业务），概率性出现被叫正常响铃，但主叫手机显示不出视频彩铃，若被叫暂时不接，大概振铃十几秒后，被叫侧先呼叫中断，然后主叫侧也呼叫中断，同时主叫显示“无法连接服务器”。
问题现象分类：其他
问题出现概率：3%
问题原因分类：网络
问题原因说明：
1. 更换华为Mate 20X（5G）手机进行对比测试，在Mate 20X做主叫呼叫Mate9时，同样会概率性出现视频彩铃无法显示的问题，但与小米稍有不同的是，Mate 20X会回落到2G重新发起呼叫。
2. 针对呼叫失败的信令流程进行分析，发现基站在响应MME发送的视频彩铃专用承载修改的MODIFY EPS BEARER CONTEXT REQUEST请求时，返回E-RAB MODIFY RESPONSE中携带“interaction-with-other-procedure（29）（与其他流程冲突）”错误。
3. 此问题反馈给某无线研发分析，通过对基站内部CHR日志进行分析，确认当前存在两个方面的流程冲突问题：
1)基站内部：终端从5G切换到4G基站后，eNB配置SCG流程和ERAB专用承载建立流程冲突，导致eNB第一次返回E-RAB MODIFY RESPONSE中携带“interaction-with-other-procedure（29）（与其他流程冲突）”错误；
2)基站和核心网之间：在eNB给核心网发送ERAB MOD IND消息后，核心网ERAB专用承载建立流程（MME发起）和ERAB MOD IND流程（eNB发起）冲突，核心网不响应ERAB MOD IND消息，反而继续给无线下发ERAB承载建立流程，导致无线侧继续出现流程冲突。

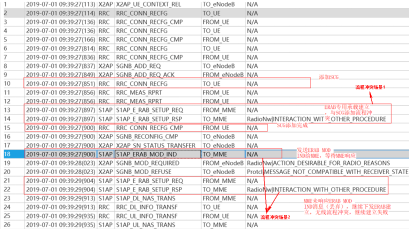

eNB第二次返回E-RAB MODIFY RESPONSE中携带“interaction-with-other-procedure（29）（与其他流程冲突）”错误，同时基站和核心网之间出现流程冲突死锁。
具体如下：

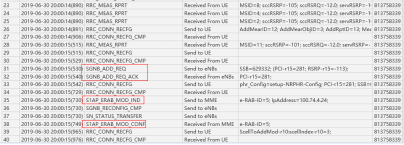

对比正常的添加SCG流程，核心网能够及时回复S1AP_ERAB_MOD_CONF消息，具体如下：
4. 此问题经华为核心网专家分析，确认MME和eNB存在流程冲突并互相锁死：基站侧一直在等MME的响应ERAB MODIFICATION CONFIRM消息（在等待过程中接收到E-RAB SETUP REQUEST，响应29#的E-RAB SETUP RESPONSE），MME一直在等基站响应成功的E-RAB SETUP RESPONSE消息（未等待到成功的E-RAB SETUP RESPONSE，重发E-RAB SETUP REQUEST）。
对于流程冲突场景1：切换到4G后无线侧SCG添加和ERAB承载建立/修改出现流程冲突时，3GPP协议没有明确规定处理规则，目前华为基站侧将增加定时器，等待SCG流程完毕后，响应ERAB建立/修改流程。 中国区基站版本升级到下一个GA后版本解决，新版本会加大冲突场景ERAB建立流程时延，版本号待定。
为了打破流程冲突造成的状态锁死，目前华为核心网和无线产品协商计划按如下方式处理：
总体思路为：对ERAB承载建立或IMS PDN建立流程和NR ERAB MODIFICATION INDICATION实现并行处理。
MME侧：在ERAB承载建立或IMS PDN连接流程中，如果收到基站发起的ERAB MODIFICATION INDICATION流程，不再丢弃，而是继续处理并给SAEGW发送MBR消息，SAEGW响应后，给基站返回ERAB MODIFICATION CONFIRM成功消息；
eNB侧：基站并行处理ERAB MODIFICATION INDICATION和MME发过来的ERAB SETUP REQUEST消息，并不需要等待ERAB MODIFICATION COMFIRM消息，给MME回复成功的ERAB SETUP RESPONSE消息，避免进入流程锁死状态。
